El diseño estructural de pavimentos es la disciplina de ingeniería que asegura una base sólida y funcional para proyectos de infraestructura, garantizando su durabilidad frente a las cargas y el clima. En Engical, transformamos la ciencia de materiales y el análisis de cargas en soluciones de pavimentación robustas y eficientes. Un diseño profesional es crucial para evitar costosas reparaciones prematuras y riesgos de seguridad. Por ello, nuestro equipo de ingenieros se especializa en crear proyectos que son un testimonio de precisión y excelencia.
Qué es el Diseño Estructural de Pavimentos
El diseño estructural de pavimentos es un proceso de ingeniería civil que consiste en determinar la composición y el espesor de las distintas capas que conforman un pavimento para que sea capaz de soportar las cargas del tráfico y las condiciones ambientales a las que estará expuesto durante un período de tiempo determinado (vida útil). El objetivo principal es crear una superficie de rodadura segura, cómoda y duradera, optimizando al mismo tiempo el uso de materiales y los costos de construcción y mantenimiento.
Esta disciplina no se limita a elegir un tipo de material, sino que implica un análisis exhaustivo de múltiples factores. Se estudian las características del suelo de fundación (subrasante), se proyecta el volumen y tipo de tráfico que circulará sobre él, se seleccionan los materiales más adecuados para cada capa (subbase, base y capa de rodadura) y se calculan los espesores necesarios para que el conjunto trabaje de forma armónica y eficiente. Un diseño estructural bien ejecutado previene fallas comunes como agrietamientos, deformaciones (ahuellamiento), baches y desprendimientos, asegurando una inversión inteligente y a largo plazo.
Nuestra Metodología en el Diseño de Pavimentos
En Engical, abordamos cada proyecto de diseño estructural de pavimentos con un enfoque metódico y riguroso, asegurando que cada detalle sea considerado para alcanzar un resultado óptimo y duradero. Nuestra metodología se basa en la precisión, la innovación y un profundo conocimiento de la normativa vigente.
Fase 1: Estudio de Tráfico y Cargas de Diseño
El punto de partida de todo diseño es comprender las cargas a las que estará sometido el pavimento. No es lo mismo diseñar una calle residencial que una autopista o el patio de un puerto industrial. Realizamos un análisis detallado del tráfico actual y proyectado, caracterizando el tipo de vehículos (ligeros, pesados, especiales), su frecuencia y su distribución a lo largo del día. Esto nos permite calcular los «ejes equivalentes» (ESALs), una medida estándar que representa el efecto acumulado de las cargas del tráfico a lo largo de la vida útil del pavimento. Este análisis es crucial para evitar el dimensionamiento insuficiente o excesivo de la estructura.
Fase 2: Caracterización Geotécnica del Suelo de Fundación
La base sobre la que se apoya el pavimento es tan importante como el pavimento mismo. Un suelo de fundación débil o mal caracterizado es una causa segura de fallas prematuras. Nuestro equipo realiza estudios geotécnicos exhaustivos para determinar las propiedades del suelo (subrasante), incluyendo su capacidad de soporte (CBR – California Bearing Ratio), su plasticidad, granulometría y su comportamiento ante la humedad. Con esta información, determinamos si es necesario realizar mejoramientos al suelo o si el diseño de las capas del pavimento debe compensar una baja capacidad portante.
Fase 3: Selección y Diseño de la Estructura del Pavimento
Con los datos de tráfico y suelo, procedemos a diseñar la estructura del pavimento. Esta fase implica decidir el tipo de pavimento más adecuado para el proyecto:

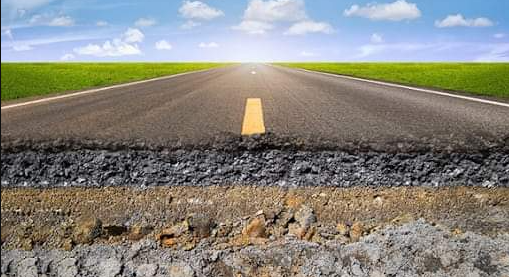

- Pavimentos Flexibles: Compuestos por capas de materiales granulares y una capa de rodadura asfáltica. Son ideales para absorber pequeñas deformaciones y son comunes en carreteras y calles. Su diseño se enfoca en distribuir las cargas de manera que no se exceda la capacidad del suelo.

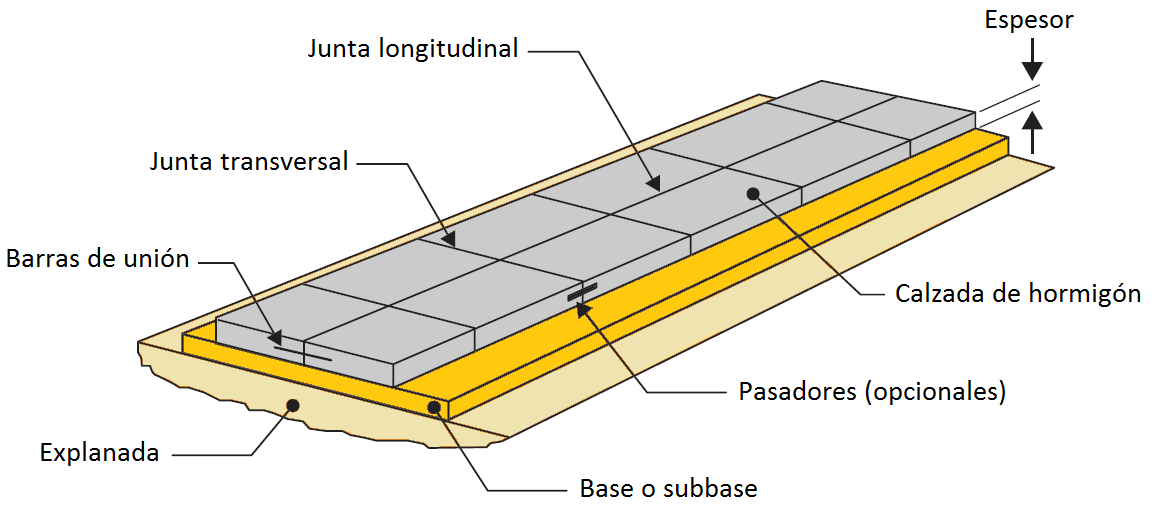

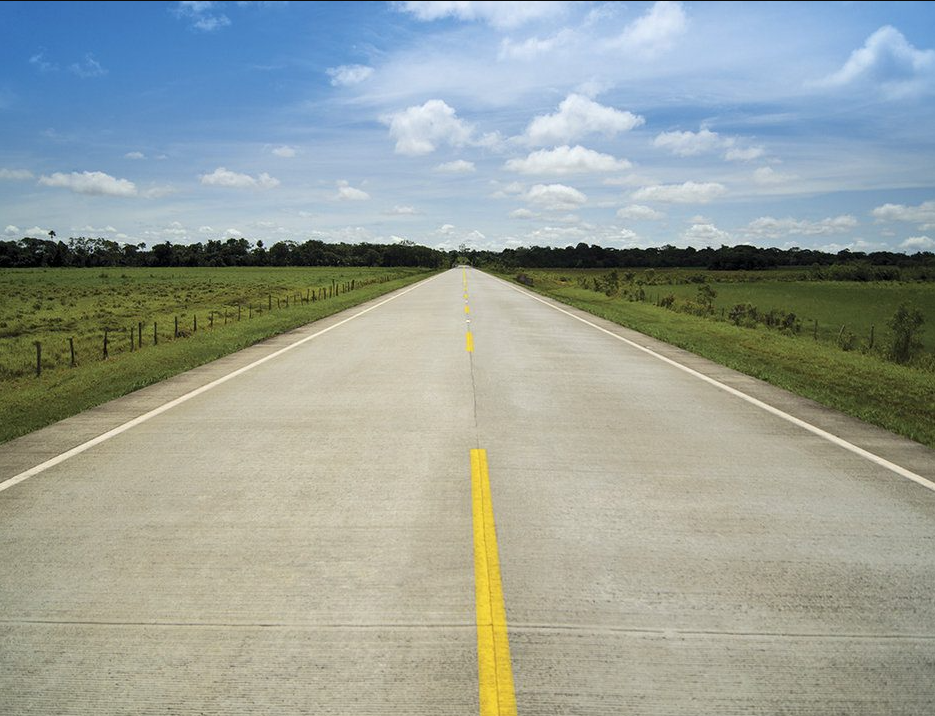

- Pavimentos Rígidos: Construidos con losas de hormigón de cemento Portland que distribuyen las cargas sobre un área mucho mayor. Son extremadamente duraderos y se utilizan en vías de alto tráfico, aeropuertos y zonas industriales. El diseño se centra en el espesor de la losa y el diseño de las juntas para controlar la fisuración.
- Pavimentos Articulados: Formados por adoquines de hormigón intertrabados. Ofrecen ventajas estéticas y son fáciles de reparar. Son una excelente opción para zonas de bajo tráfico, plazas, y áreas peatonales.
Para cada tipo, calculamos los espesores óptimos de cada capa (subbase, base y superficie de rodadura) utilizando software de última generación y metodologías de diseño reconocidas internacionalmente (AASHTO, MEPDG, etc.), siempre en conformidad con la normativa chilena.
Fase 4: Elaboración de Planos y Especificaciones Técnicas
Un diseño robusto debe ser comunicado de forma clara y precisa para su correcta construcción. Generamos una completa documentación técnica que incluye planos detallados de la estructura del pavimento, perfiles longitudinales y transversales, detalles de juntas, drenaje y todos los elementos necesarios. Además, elaboramos especificaciones técnicas exhaustivas que definen la calidad de los materiales a utilizar, los métodos constructivos, los controles de calidad en obra y los criterios de aceptación, asegurando que el proyecto se construya tal como fue diseñado.
La Importancia Crítica de un Diseño Profesional
Invertir en un diseño estructural de pavimentos profesional no es un costo, sino la mejor garantía para la longevidad y el buen rendimiento de su proyecto. Las consecuencias de un diseño deficiente o inexistente pueden ser graves y costosas.
- Seguridad Vial y Operacional: Un pavimento bien diseñado ofrece una superficie de rodadura uniforme y segura, reduciendo el riesgo de accidentes. En entornos industriales, previene problemas en la operación de maquinaria pesada.
- Reducción de Costos de Mantenimiento: Un pavimento diseñado para las cargas y condiciones específicas de su ubicación requerirá un mantenimiento significativamente menor a lo largo de su vida útil. Se evitan reparaciones costosas y constantes de baches, grietas y deformaciones.
- Durabilidad y Vida Útil Prolongada: Nuestro objetivo es diseñar pavimentos que superen las expectativas de vida útil, maximizando el retorno de la inversión. Un diseño adecuado asegura que la estructura no sufra fatiga prematura.
- Optimización de la Inversión: Un diseño profesional evita el sobredimensionamiento, que implica un gasto innecesario de materiales, y el infradimensionamiento, que conduce a fallas tempranas. Optimizamos cada capa para un equilibrio perfecto entre costo y rendimiento.
¿Por Qué Elegir a Engical para su Diseño Estructural de Pavimentos?
En Engical, combinamos experiencia, tecnología y un compromiso inquebrantable con la calidad para ofrecer servicios de diseño de pavimentos que marcan la diferencia.
- Experiencia Comprobada: Nuestro equipo de ingenieros cuenta con una vasta experiencia en el diseño de pavimentos para una amplia gama de aplicaciones, desde proyectos viales urbanos e interurbanos hasta complejos industriales y logísticos.
- Enfoque en la Optimización: Nuestra filosofía es clara: máxima seguridad y durabilidad al costo más eficiente. Analizamos cada variable para proponer soluciones que optimicen su presupuesto sin sacrificar la calidad.
- Uso de Tecnología de Punta: Empleamos software de análisis y diseño de última generación que nos permite modelar el comportamiento de los pavimentos con alta precisión y explorar diversas alternativas para encontrar la solución más eficaz.
- Conocimiento Normativo: Estamos completamente actualizados con la normativa chilena (Manual de Carreteras) e internacional, asegurando que su proyecto cumpla con todos los estándares legales y de seguridad requeridos.
Principales Servicios que Ofrecemos
Preguntas Frecuentes sobre el Diseño de Pavimentos
¿Qué factores son los más importantes en el diseño de un pavimento?
Los factores más críticos son cuatro: el tráfico (volumen y tipo de vehículos), la capacidad de soporte del suelo (subrasante), las condiciones ambientales (lluvia, temperaturas extremas) y los materiales disponibles para la construcción. Un buen diseño equilibra todos estos elementos.
¿Cuál es la diferencia entre un pavimento flexible y uno rígido?
La principal diferencia radica en cómo distribuyen las cargas. Un pavimento flexible (asfalto) transmite las cargas directamente a las capas inferiores, por lo que requiere una buena estructura de base y subbase. Un pavimento rígido (hormigón) distribuye las cargas sobre un área mucho mayor gracias a la rigidez de la losa, dependiendo menos de la capacidad del suelo de fundación. La elección entre uno y otro depende del tráfico, el costo inicial, la vida útil esperada y los costos de mantenimiento.
¿Cuánto tiempo dura un pavimento bien diseñado?
La vida útil de un pavimento se define en la etapa de diseño. Típicamente, los pavimentos flexibles se diseñan para durar entre 10 y 20 años antes de requerir una rehabilitación mayor, mientras que los pavimentos rígidos pueden diseñarse para durar de 20 a 40 años o más con un mantenimiento adecuado.
¿Realizan diseños para tráfico pesado industrial?
Sí. En Engical somos especialistas en el diseño de pavimentos para condiciones de servicio severas, como patios de contenedores, centros de distribución, áreas de maniobra de camiones y otras instalaciones industriales. Estos diseños consideran cargas estáticas y dinámicas muy altas y el desgaste superficial por el tráfico de maquinaria pesada.
